雙向7KW儲能電源
家用雙向7KW儲能電源

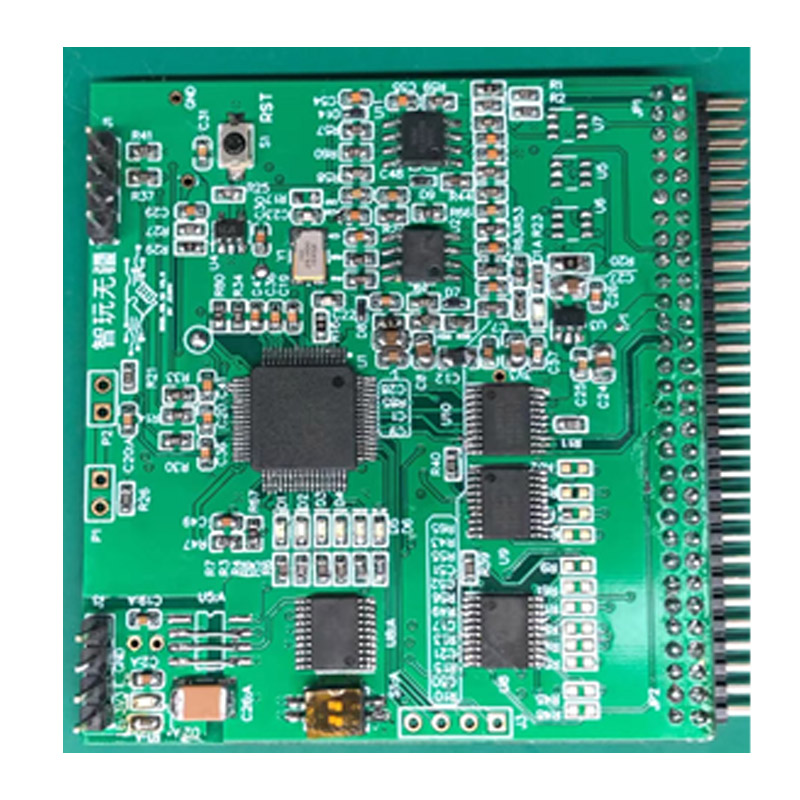

PFC/逆變基于兆易創GD32E505RET6平臺
PFC/逆變基于兆易創GD32E505RET6平臺
雙向PFC/逆變
AC-DC 輸入: Rated input 220V ,AC200V~AC260V 50Hz, 輸出：DC 390V~680V, 功率 6.6KW. PF>0.99@ Full Load，Peak Eff>97%, iTHD<5% @Rated power & Rated input
特點：
- AC-DC, PFC 閉環控制（數字算法）
- DC-AC，逆變功能。輸入DC 390V ~ 600V, 輸出 AC 220V @50Hz, 功率3.3kW. 開環控制。
- 雙向DC-DC(CLLLC)
- 高壓到低壓， 輸入DC 390V~680V，輸出DC250~DC450V,輸出功率 6.6kW, 開環控制。
- 低壓到高壓， 輸入DC 250V~400V，輸出DC250~DC600V,輸出功率 3.3kW, 開環控制。
- 4. PFC+CLLLC
- AC-DC-DC 輸入: Rated input 220V ,AC200V~AC260V 50Hz, 輸出：DC 250V~4500V, 功率 6.6KW. 其它規格有，PF>0.99@ Full Load，Peak Eff>96%, iTHD<5% @Rated power & Rated input
- DC-DC-AC 輸入DC 300V ~ 400V, 輸出 AC 220V @50Hz, 功率3.3kW. 開環控制。
